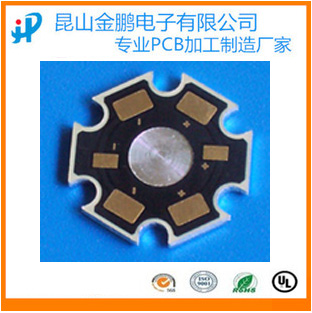

專業生產金屬基線路板，產品已經系列化，規格比較齊全。

    昆山金鵬電子有限公司是一家專業生產各種高精密度單、雙面及多層印制電路板的高新技術公司。公司成立于2002年，位于江蘇省昆山市千燈民營經濟技術開發區(北部工業區），緊靠蘇虹機場公路、滬寧高速路，距虹橋機場僅40余公里，交通十分便利。公司占地面積66000平方米，建筑面積逾15000平方米，年銷售額超2億元，已具有相當規模。公司已通過ISO9001，ISO14001，TS16949，EQA國際質量認證，歐盟SGS無鉛認證，產品符合IEC、IPC、DIN、MIN標準，榮獲美國UL安全認證，采用符合RoHS要求的無鉛環保印制電路板PCB基板。

    公司全體同仁在“用戶至上、質量第一”的經營理念指導下，公司得到迅速發展，培養了一支從事印制板加工的專業隊伍，健全了市場開發、工程設計、加工制造、品質保證、售后服務網絡管理體系。公司擁有多名印制板制造專業資深工程師。50％以上員工具有大中專以上學歷。公司的誠信、實力和產品質量獲得業界的認可。展望未來，金鵬電子將秉承勵精圖治、快速敏捷、平等互利、積極進取的企業精神及“以客戶滿意為目標，以持續改進求發展”的承諾，將與您攜手共進，開創事業顛峰。

移動電話：13914962918
電話：0512-57591389
傳真：0512-57471177
地址：昆山市千燈鎮北部工業區宏洋路8號
網址：pgzcjgaic.cn


歡迎各界朋友蒞臨昆山金鵬電子有限公司參觀、指導和業務洽談。

金鵬電子PCB生產能力：
板材：FR4、高TG FR4、高CTI FR4、高頻材料、無鹵素材料、鋁基、FPC、陶瓷等
（1）加工層數：1-18層
（2）最大加工面積:1300*600mm

（3）成品銅厚：0.5-5 OZ

（4）成品板厚：0.2-6.0mm

（5）最小線寬：0.076mm/3mil

（6）最小線間距：0.076mm/3mil

（7）最小成品孔徑：Φ0.10mm/Φ4mil

（8）最小阻焊橋?qū)挘?.076mm/3mil

（9）最小外形公差：±0.10mm/4mil

（10）翅曲度：≤0.7％ 阻燃等級：94V-0

金鵬電子PCB工藝能力：

（1） 鉆孔：最小成品孔徑0.3mm
（2） 孔金屬化：最小孔徑0.3mm，板厚/孔徑比4：1
（3） 導線寬度：最小線寬：金板0.10mm，錫板0.125mm
（4） 導線間距：最小間距：金板0.10mm，錫板0.125mm
（5） 鍍金板：鎳層厚度：〉或=2.5μ 金層厚度：0.05-0.1μm或按客戶要求
（6） 噴錫板：錫層厚度：>或=2.5-5μ
（7） 銑板：線到邊最小距離：0.15mm 孔到邊最小距離：0.2mm 最小外形公差：±0.15mm
（8） 插座倒角：角度：30度、45度、60度 深度：1-3mm
（9） V割：角度：30度、35度、45度 深度：板厚2/3 最小尺寸：100mm*150mm
（10） 通斷測試：
最大測試面積：400mm*500mm
最大測試點：8000點
最高測試電壓：300V
最大絕緣電阻；100M歐

金鵬電子PCB加工詳細：

可靠性測試：開/短路測試、阻抗測試、飛針測試、可焊性測試、熱沖擊測試、金相微切片分析等
阻焊顏色：綠色、黑色、藍色、白色、黃色、紫色等
字符顏色：白色、黃色、黑色等
表面工藝：噴錫，無鉛噴錫、化學沉金、插指鍍金、全板鍍金、OSP抗氧化、松香、化學沉錫、化學沉銀等
其它工藝：金手指、藍膠、盲埋孔、特性阻抗控制等

產品及設備展示：
